1、施工說明：

       粘貼鋼板厚度大于5mm鋼板應采用壓力注膠粘結，膠縫厚度控制在3-5mm。

       2、壓力注膠施工工藝：定位放線——基層處理——材料準備——鋼板固定——壓力注膠——固化養護——驗收

       1）定位放線：對需加固部位彈出位置線，為減少粘貼面的污染，一般對混凝土加固比原設計的粘鋼尺寸要寬出20mm。

       2）基層處理：包括兩部分，ⅰ.混凝土粘貼面處理：將原混凝土粘貼面裝修面層鏟除，用合金片或鋼絲刷磨去混凝土粘貼面浮漿層，用毛刷蘸丙酮刷拭表面；ⅱ.鋼板粘貼面處理：用角磨機打磨，露出金屬光澤，鋼板面應打磨的越粗糙越好，而后用棉絲沾丙酮擦拭鋼材表面，至鋼板粘貼面無油污和粉塵。

       3）材料準備：鋼板材質為Q345-B；粘結劑為粘鋼專用結構膠粘劑，等級要求A級；固定錨栓采用M10化學錨栓，焊條為E43型。粘鋼用鋼板必須按現場實際尺寸在場外采用等離子切割機進行下料，鋼板加工時預先在鋼板上打出螺栓孔，其孔間距依據圖紙要求，并設置好注膠口,一般注膠口間距1000mm。鋼板下料完后和結構膠一起運至現場分別碼放整齊。

       4）鋼板固定、焊接、封縫：首先將洞口兩側鋼板進行預貼，而后根據鋼板預留螺栓孔用電錘在混凝土墻上鉆出螺栓孔，將化學錨栓放入孔內以固定兩側鋼板，并將洞口里側鋼板掛上，而后對所有鋼板連接處進行焊接，焊接時為避免鋼板變形，應兩側對稱焊接，且應預先點焊100~150mm，所有鋼板連接處均需滿焊，焊縫質量按規范要求表觀質量要求施工。待鋼板焊接余熱冷卻后，用環氧膠泥將鋼板周圍邊縫封堵嚴實，注意留出排氣孔。

     5）壓力注膠:待封縫膠固化后，先通氣試壓，而后以0.2－0.4Mpa的壓力將膠從注膠嘴壓入，當排氣孔出現膠液后，停止加壓，以環氧膠泥堵孔，再以較低壓力維持10分鐘以上方可停止灌膠。灌完后不得再對鋼板進行錘擊、移動、焊接。

       6）固化養護：結構膠固化，常溫下20℃左右，3天后可受力使用。

       3、竣工驗收：匯同甲方、監理根據施工規范和設計規范的要求粘結面積不小于90%，非錨固區粘結面積不小于70%，進行驗收并簽具驗收意見及量單，合格后方可進行下道工序。

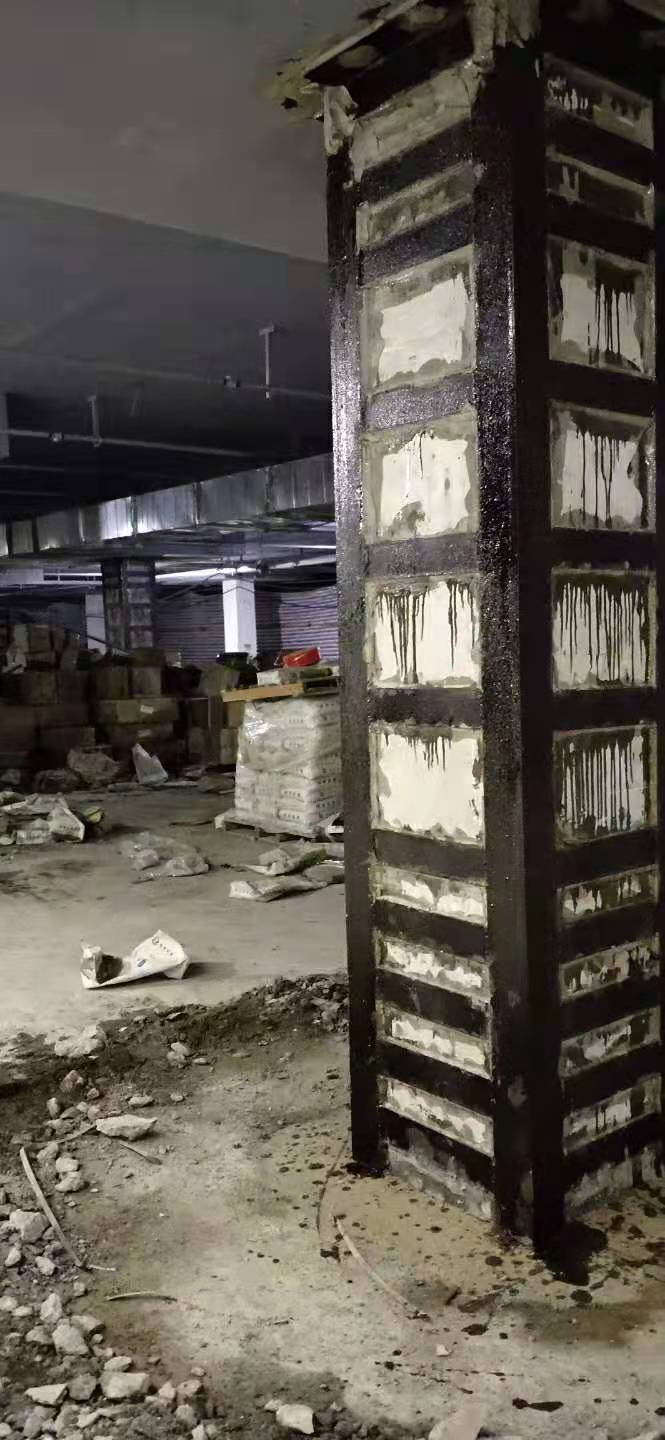

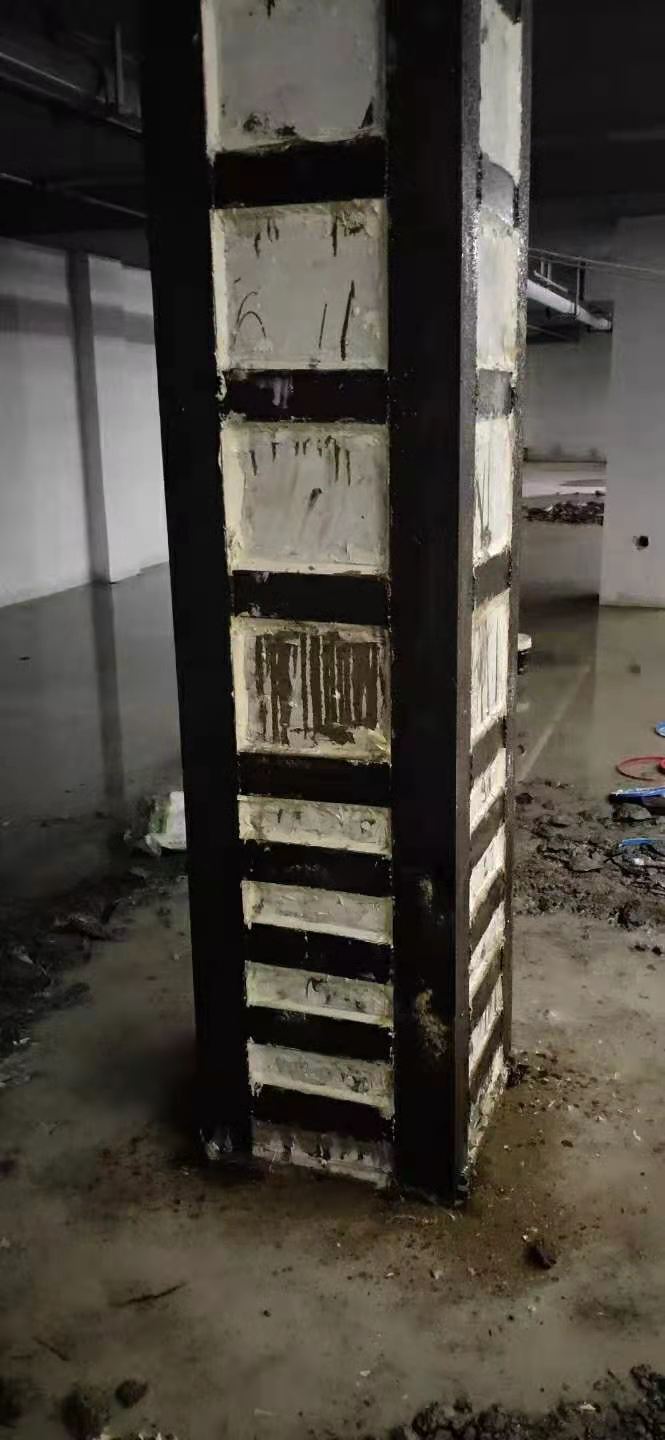

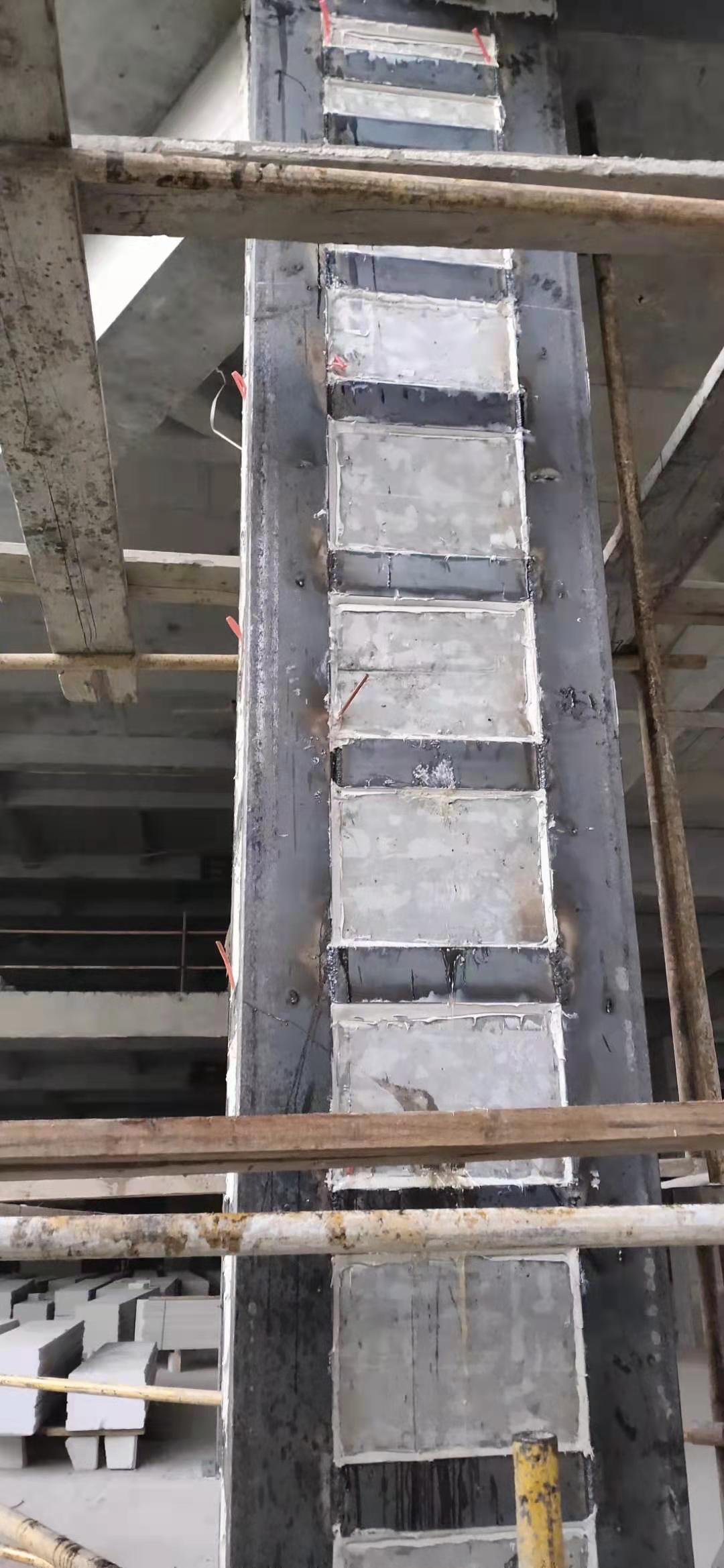

       柱粘鋼加固粘貼鋼板小于5mm厚度時,可采用手工涂膠粘貼，具體操作如下：

      1、工藝流程：

      定位放線——基層處理（砼、鋼面層處理）——混凝土結構成螺栓孔——鋼板下料制作——結構膠調制——鋼、砼表面涂膠——粘貼、加壓——固化養護——驗收——防銹防火處理

      2、柱粘鋼加固施工工藝及技術要點

     1）定位放線： 依據圖紙確定粘鋼部位，對需加固部位彈出位置線，一般對混凝土加固比原設計的粘鋼尺寸要寬出20mm。

     2）基層處理：包括兩部分，ⅰ.混凝土粘貼面處理：將原混凝土表面裝修面層鏟除，用合金片或鋼絲刷磨去混凝土表面浮漿層ⅱ.鋼板粘貼面處理：對于鋼板粘貼面有輕微銹跡，用角磨機打磨，露出金屬光澤，鋼板面應打磨的越粗糙越好，打磨的紋路應與鋼板受力方向垂直，而后用刷拭干凈鋼材表面。

      3）混凝土結構成螺栓孔：按照設計圖紙尺寸位置電錘成化學錨栓孔。

      4）鋼板下料制作：按圖紙要求的鋼板規格和尺寸，結合現場實際情況，在場外采用等離子切割機準確下料，尺寸偏差在3mm 以內；

      5） 結構膠調制：將結構膠甲乙兩組分按重量比4：1的比例配合，用轉數100-300轉/分的攪拌器或手工攪拌，攪拌至膠內無單組分顏色即可，膠在配制過程中應避免雜物進入容器，混合容器內不得有油污與水。

      6）涂膠：將配制的結構膠用抹刀涂抹在處理后鋼材表面，厚度在3~6mm左右，涂抹應中間厚邊緣薄，涂抹均勻，不應有漏涂的地方，平整度差的砼表面局部也應涂結構膠進行找平。

       7）粘貼：將涂好結構膠的鋼板按設計要求的位置粘貼，鋼板粘貼好以后應立即擰緊安裝螺栓（化學錨栓植栓工藝見植筋節），使膠液剛從鋼板邊緣擠出為宜。

       8）固化養護：結構膠固化，常溫下20℃左右，2-5天可受力使用。

       9）驗收：根據施工規范和設計規范的要求，錨固區粘結面積不小于90%，非錨固區粘結面積不小于70%。

       10）表面防銹處理：粘鋼檢查合格后方可進行除銹和防火涂裝。涂裝時的環境溫度和相對濕度應符合涂料產品說明書的要求，當產品說明書無要求時，環境溫度宜5-38℃之間，相對濕度不大于85%，構件表面有結露時不得涂裝，鋼結構防銹方法采用涂刷二道普通防銹漆。

       3、柱粘鋼加固防銹涂裝工藝如下：

       1）基層處理：在防銹涂裝前，應將涂裝部位的除銹、油污、塵土等清理干凈，露出鋼材的本色。

        2）底漆涂裝：調合防銹漆兌制時，應充分的攪拌，使油漆色澤、粘度均勻一致。刷層底漆時，涂刷方向應保持一致，接搓整齊，底漆表干前不應涂面漆。

       3）面漆在使用過程中應不斷攪和，保持涂層均勻，色澤一致。

       4、防火涂裝工藝：

       1）攪拌時先將涂料拌合2min后，使稠度達到可噴程度。

       2）噴涂時噴槍要垂直于被噴構件，距離6～10cm，噴涂氣壓應保持0.4～0.6Mpa，噴完后進行自檢，厚度不夠的部分再補噴一次。
